在许多监测应用中，非接触式涡流位移传感器（ECDS）系统是用于各种监测任务的首选传感器选择。它们通常用于测量轴的相对振动和位移，以及用作参考传感器。我们的ECDS系统可以分为以下几类：

非接触式ECDS传感器标准

SD-XXX（离散系统设计）

SD-051

  • 测量范围2毫米

  • 尖端直径5毫米

  • 全长螺纹

  • 最高180°C

  • 数据表SD-051



SD-052（已停产）

  • 测量范围2毫米

  • 尖端直径8毫米

  • 全长螺纹

  • 最高180°C

  • 数据表SD-052



SD-053 （已停产）

  • 测量范围2毫米

  • 尖端直径8毫米

  • 反向安装设计

  • 最高180°C

  • 数据表SD-053



SD-054 （已停产）

  • 测量范围2毫米

  • 尖端直径8毫米

  • 直角设计

  • 最高180°C

  • 数据表SD-054



OD-051 / 053/054/055



SD-081 （已停产）

  • 测量范围3.5毫米

  • 尖端直径8.2毫米

  • 全长螺纹

  • 最高180°C

  • 数据表SD-081



SD-083 （已停产）

  • 测量范围3.5毫米

  • 尖端直径8.2毫米

  • 反向安装设计

  • 最高180°C

  • 数据表SD-083



SD-084 （已停产）

  • 测量范围3.5毫米

  • 尖端直径8.2毫米

  • 直角设计

  • 最高180°C

  • 数据表SD-084



SD-087 / 088/089 （已停产）



OD-081 / 083 （已停产）



SDH 151

  • 测量范围4.0毫米

  • 高温

  • 全长螺纹

  • 电缆保护

  • 最高350°C

  • 数据表SDH 151



外径151



SD-161

  • 测量范围8.0毫米

  • 尖端直径17毫米

  • 全长螺纹

  • 最高180°C

  • 数据表SD-161



SD-164

  • 测量范围8.0毫米

  • 尖端直径17毫米

  • 直角设计

  • 最高180°C

  • 数据报SD-164



OD-162 / 165



EC-001 / 002/003



EC-045 / 099

显示较少

IN-XXX（集成驱动程序设计）

IN-081



IN-083



IN-084



IN-085

显示较少

ds821系列

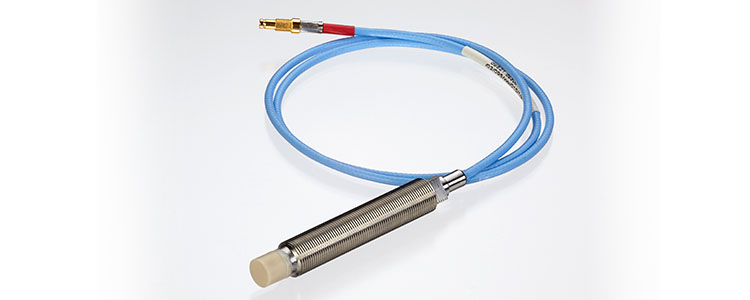

该涡流位移传感器系统是整个全新传感器系列ds820的一部分。这些工业传感器坚固而精确，覆盖范围高达4 mm。智能驱动器单元使它们易于设置和保留备件。

特征

  • 非接触式涡电流位移传感器系统（ECDS系统）

  • 高精准度

  • ds821系列适用于标准应用

  • 测量范围2毫米和4毫米（即将推出8毫米）

  • 系统电缆长度5 m或10 m

  • 一个ECDS驱动器单元（振荡器/解调器），用于两种系统电缆长度，并自动选择系统电缆长度

  • 推拉自锁连接器，可在现场安全，快速，轻松地安装

  • 出色的温度稳定性

  • 传感器探头的工作温度范围为–50°C至+180°C

  • 工作频率范围DC至10 kHz

  • 先进的耐压陶瓷探头盖，可在恶劣的环境中使用

  • 符合API 670和DIN ISO 10817-1的要求



应用领域

适用于各种工业机械。通常用于测量：

  • 相对轴振动

  • 轴向轴位置

  • 径向轴位置

  • 偏心率



用作速度传感器和相位参考传感器

  • 速度，旋转方向和零速检测的测量

显示较少

非接触式ECDS传感器，用于危险区域

DS-XXX（离散系统设计）（已停产）

特征

  • 非接触式涡电流位移传感器系统（ECDS系统）

  • 测量范围2毫米

  • 工作频率范围DC至10 kHz

  • 传感器探头的工作温度范围为–30°C至+180°C

  • 传感器符合DIN EN 60529的IP 68防护等级

  • 密封的陶瓷传感器尖端（最高12 bar）非常适合湿度增加的环境条件

  • 可提供标称系统长度为5 m和10 m的设计

  • 镀金连接器，确保连接完整性

  • 符合API 670和DIN ISO 10817-1的要求

  • 根据指令94/9 / EG ATEX批准用于危险区域

  • 各种外壳设计和长度可根据给定的安装要求进行正确选择

  • 公制或英制螺纹（M10x1或3/8“ -24UNF）



应用领域

  • 相对轴振动的测量

  • 轴向轴位置的测量

  • 径向轴位置的测量

  • 偏心度的测量



用作速度传感器和相位参考传感器

  • 速度，旋转方向和零速检测的测量

显示较少

INA-XXX（集成驱动程序设计）

INA-081



INA-083



INA-085

显示较少

ds822系列

该涡流位移传感器系统是整个全新传感器系列ds820的一部分。这些工业传感器坚固而精确，覆盖范围高达4 mm。智能驱动器单元使它们易于设置和保留备件。

特征

  • 非接触式涡电流位移传感器系统（ECDS系统）

  • 高精准度

  • 符合指令94/9 / EG ATEX的ds822系列已批准用于危险区域

  • 测量范围4毫米（即将推出2毫米和8毫米）

  • 系统电缆长度5 m或10 m

  • 一个ECDS驱动器单元（振荡器/解调器），用于两种系统电缆长度，并自动选择系统电缆长度

  • 推拉自锁连接器，可在现场安全，快速，轻松地安装

  • 出色的温度稳定性

  • 传感器探头的工作温度范围为–50°C至+180°C

  • 工作频率范围DC至10 kHz

  • 先进的耐压陶瓷探头盖，可在恶劣的环境中使用

  • 符合API 670和DIN ISO 10817-1的要求



应用领域

适用于各种工业机械。通常用于测量：

  • 相对轴振动

  • 轴向轴位置

  • 径向轴位置

  • 偏心率



用作速度传感器和相位参考传感器

  • 速度，旋转方向和零速检测的测量

显示较少

在Ex ia IIC安装中，电缆长度可以超过400 m

借助我们的ds822系列涡流位移传感器的EC型式检验证书的最新ATEX补充，可以实现更长的电缆长度，从而实现本质安全的安装。由于系统对电感Li的贡献现在被评定为可以忽略不计，因此这是可能的。

在本质安全的ATEX装置中，必须注意的是，根据IEC 60079-14：2007第12.2.5.2条，如果C i和C均是电缆长度，则用于计算电缆长度的C o和L o必须仅为一半。L i大于C o和L o的 1％。

所述的C o和L o是指允许连接到能量限制设备（安全栅或隔离放大器）的最大容量和电感。而值L i和C i表示应该连接到能量限制设备的现场设备的容量和电感。在当前情况下，这些是驱动程序od822的值，该值在其EC型式检验证书中进行了说明。除了现场设备的特性外，还必须考虑信号电缆C c的容量及其电感L c来计算最大允许长度。必须满足以下关系：

Ç Ò ≥Ç Ç + C 我和L ö ≥大号Ç + L 我

实际上，对电感的要求通常没有限制。最大电缆长度的限制要求通常是由于容量不平等造成的。对于给定的应用，驱动器C i和能量限制装置C o的值是已知的。对于电缆C c的容量，可以得出以下要求：

Ç Ç ≤Ç ø - Visual C 我

C o和L i的设备特定值取决于应用中给定的气体组。对于IIC气体，这些气体通常过低，以至于将这些值减半会导致电缆允许的长度限制为100 m。通过将驱动器ds822.od 的电感L i的新额定值定为“可忽略的低”，将C o和L o值减半的前提条件不再存在。根据IEC 60079-14：2007，基于200 pF / m的电缆电容，现在可以达到400 m以上的长度。

ATEX ds822测量链

显示较少

离散涡流位移传感器系统包括：

  • 具有一定长度的传感器探头的整体电缆

  • 电调谐的连接电缆可完成系统的标称长度

  • 包含传感器系统其余电子元件的驱动器（振荡器/解调器），代表与后续监视系统的接口

列出了具有离散设计的 ECDS系统以及它们各自的连接电缆（EC）和驱动器（OD）。

集成设计的涡流位移传感器在其探头外壳内具有内置的驱动器电子装置，包括调谐振荡电路的所有组件。因此，不需要单独的振荡器/解调器和校准的连接电缆。

为了确保完全满意您的选择，我们建议您与我们的专家讨论您的应用，以确认选择了适当的设计和类型。

传感器是任何振动测量系统的“指尖”。它们是其成功的决定因素。
